產品介紹

滾筒烘干機是一種用來對成型肥料顆粒進行烘干的大型機械，它是肥料行業的關鍵設備之一。該機通過安裝在機尾的風機將處在機頭位置的熱風爐里的熱量源源不斷地抽向機尾，隨著機體的不斷旋轉，其內部的揚料板不斷地將成型顆粒揚起、拋下，使得物料與熱風充分接觸，以帶走其中的水分，從而達到均勻烘干的目的。

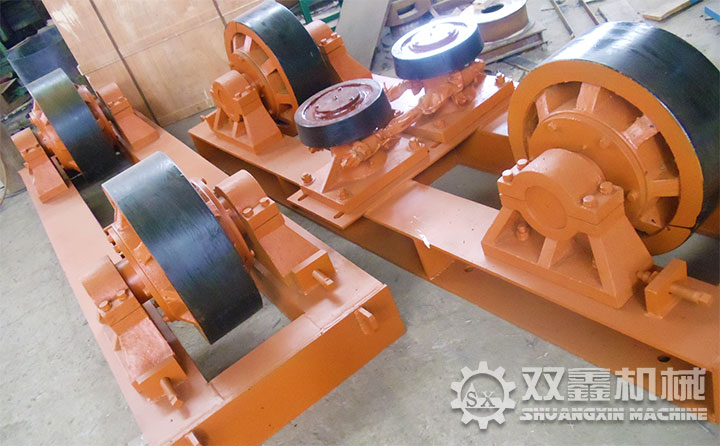

滾筒烘干機托輪

轉筒烘干機也被稱為滾筒干燥設備或圓筒烘干機，是礦業設備中應用廣泛的一種干燥設備。適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。它的特點是生產率高，操作方便。轉筒烘干機筒體是臥式回轉圓筒，其內部從前至后焊有交錯排列角度不同的各式抄板，在進料端為防止倒料設有門圈及螺旋抄板。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。

滾筒烘干機揚料板

工作原理

干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使濕物料得以干燥，然后在出料端經皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。

滾筒烘干機齒輪

滾筒烘干機托輪總成

結構組成

滾筒烘干機結構圖

1、托架部分：托架部分包括前托架和后托架，其固定于相應的地基上，用于支撐筒體做定位旋轉。前后托架均由托架、托輪架、托輪組成。安裝時可通過調整前后托架上兩托輪的間距，對設備高度及角度進行調整。

 2、傳動部分：傳動部分為整臺烘干機正常工作提供其所需的動力。其組成部分包括傳動架、電機、三角膠帶傳動機構、減速機及齒輪傳動機構等，其中減速機與齒輪之間按負荷大小采用直聯或聯軸器相聯接傳遞驅動。

 3、筒體：筒體是整臺烘干機的工作部分。其外部有用于支撐的滾帶及用于傳動的齒圈，內部焊接的揚料板成排狀分布，在烘干機工作時不斷揚起、拋灑物料形成熱交換以達到烘干的目的。

 4、封頭、封尾、風管、火管：該部分構成了烘干機工作中所需的熱風循環、除塵系統。封頭、封尾與機體接合處之間密封性良好，從而使熱風不斷地帶走顆粒中所含的水分，達到均勻烘干顆粒的目的。操作人員需要進入筒體內部進行作業時，請在停機情況下由檢修孔進入。

性能特點

1、投資小、見效快、性價比高。

2、動力小、能耗低、操作穩定、維修方便。

3、揚料板分布及角度設計合理，性能可靠，因而熱能利用率高，干燥均勻，清理物料次數少。
