烘干機的選型計算

發布時間:2020-08-21 14:32:22來源:有機肥設備作者:雙鑫機械閱讀:146次

上一篇 下一篇

在線咨詢歡迎點擊在線咨詢獲取優惠報價,我們會安排專人接待您進行實地考察。

導讀回轉式烘干機的選型計算:目標煤矸石處理量13.889 t/h,設計計算時取14000 kg/h。 烘干操作單元 1、設備 選用規格為直徑2.4mX15m的回轉烘干機,將煤矸石的含水率由17.42%烘干至1%。預熱器將溫度為20℃,濕度為0.007 干氣kg / kg 的空氣加熱到 210℃后通入干燥器中,風速設為4 m/s,廢氣出口溫度設為130℃。20℃的濕物料以14000 kg/h 速率進入干燥器,出口溫度為120℃。 2、計算 (1)物料衡算

回轉式烘干機的選型計算:目標煤矸石處理量13.889 t/h,設計計算時取14000 kg/h。

烘干操作單元

1、設備

選用規格為直徑2.4mX15m的回轉烘干機,將煤矸石的含水率由17.42%烘干至1%。預熱器將溫度為20℃,濕度為0.007 干氣kg / kg 的空氣加熱到 210℃后通入干燥器中,風速設為4 m/s,廢氣出口溫度設為130℃。20℃的濕物料以14000 kg/h 速率進入干燥器,出口溫度為120℃。

2、計算

(1)物料衡算

①烘干機生產能力:



烘干機計算公式



式中:Q——烘干機生產能力(含終水分),kg水 /(m³.h) ;

A0——烘干機水分蒸發強度(設計指標),kg水 /(m³.h) ;

W1,W2——物料被烘干前后的含水率,%。

查得該規格回轉烘干機單位容積蒸發強度 35.968KG/(m³.h3 )

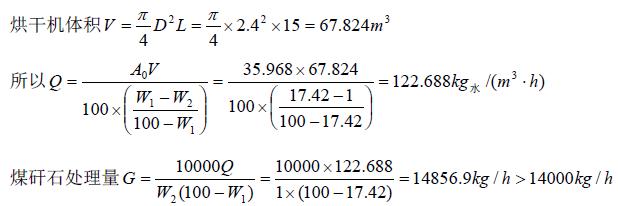

計算公式



說明1臺規格為2.4m×15m的回轉烘干機即可滿足設計處理要求。



水分蒸發量計算公式



式中:W——烘干蒸發量,kg水/h;

GH1——烘干前濕物料量,kg/h;



水分蒸發量計算





干空氣消耗量

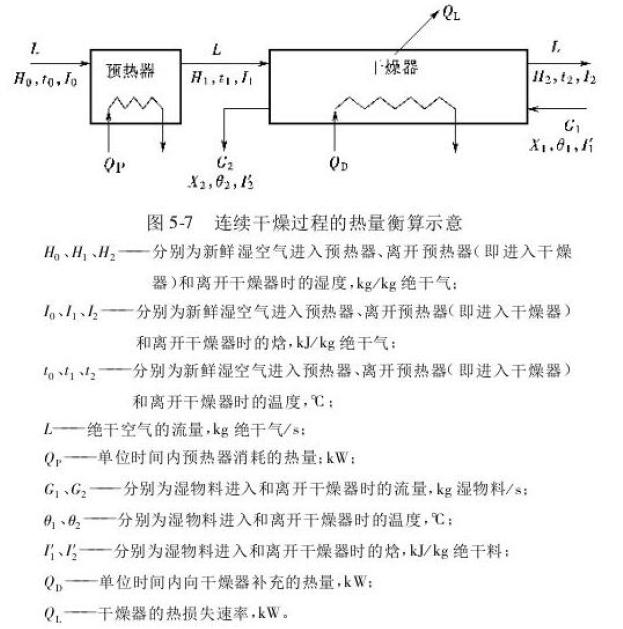

(2)能量衡算



能量衡算公式



設干燥器中不再補加能量,忽略預熱器中的熱量損失,則預熱器中加入的能量用于以下方面:

①加熱空氣:Q1=L(1.01+1.88H0)(t2-t0)=78679.9÷3600×(1.01+1.88×0.007)×(130-20)=1788.92kW;

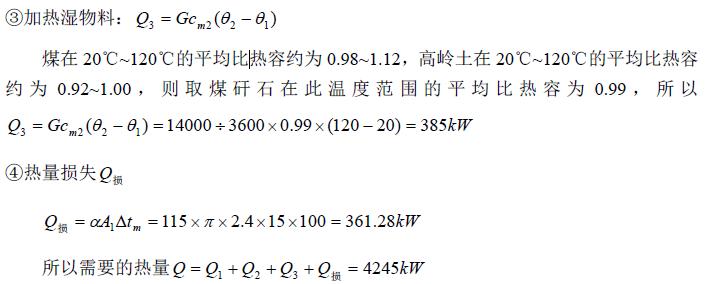

②蒸發水分:



蒸發水分





烘干機計算
