產品介紹

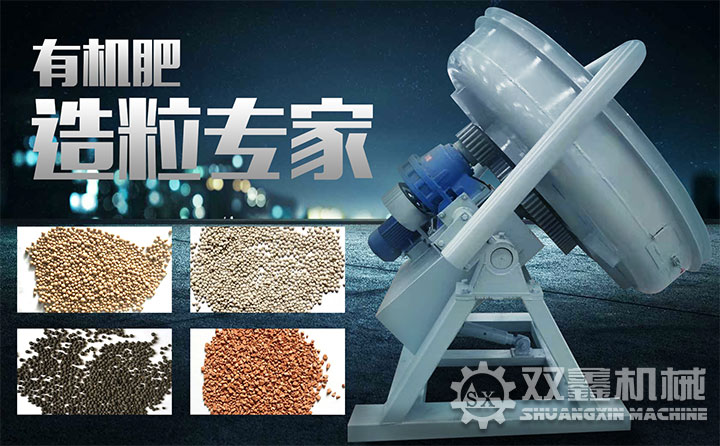

我公司生產的圓盤造粒機又成圓盤制粒機，廣泛應用于有機肥、復合肥的生產造粒，在使用過程中運行平穩，是有機肥料、復混肥料生產過程中理想設備之一，深受廣大客戶的歡迎。

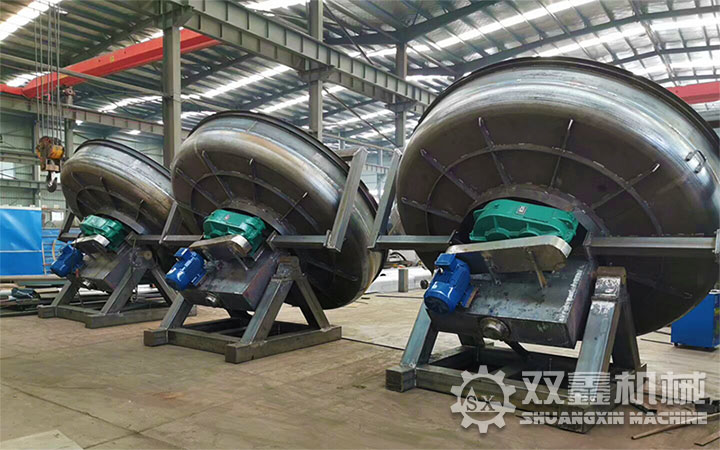

圓盤造粒機生產現場

圓盤造粒機生產現場

結構組成

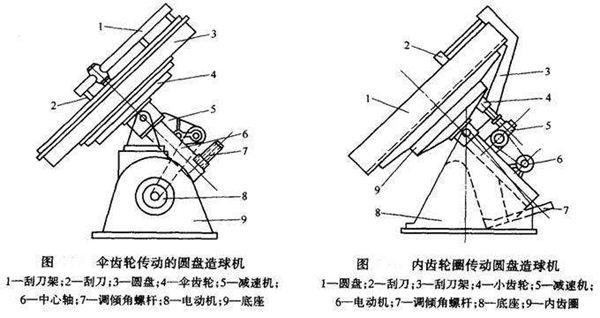

圓盤造粒機結構示意圖

圓盤造粒機由傾斜的造粒圓盤、驅動裝置、圓盤傾斜角度調整機構、機架、加料管、掛料板等部件組成。

工作原理

圓盤造粒機

電機通過皮帶經過減速機輸出，齒輪帶動造粒圓盤，從而帶動肥料原料旋轉。在旋轉過程中產生的重力和離心力作用下，使小顆粒向下方圓盤邊滾動而不斷的粘黏附粉料逐漸增大顆粒。與此同時，又受圓盤造粒機盤體摩擦力的作用，顆粒隨圓盤向上滾動，在達到刮料板位置時，未成顆粒的化肥原料經刮料板與盤底的間隙通過，而大部分顆粒則順刮料板滑落到圓盤邊的滾動過程中再次粘附，經多次循環，顆粒由小到大，達到成品力度，而從圓盤的邊緣溢出。

圓盤造粒機的傾角角度一般調節范圍為35-55度，轉速一般為10-18r/min。角度過大，停留時間長，粒度越大，角度過小，停留時間短，粒度越小，在生產過程中可根據情況自行調節。

影響盤式造粒機的因素，造粒因素主要是圓盤直徑，圓盤的清剿，圓盤邊高，轉速，尿液噴灑位置，刮料板的位置等。

性能特點

圓盤造粒機特點

1、具有良好的分級作用，能控制溶液使其噴灑在細顆粒上，所以成球率高，生產大顆粒比較少;全部操作直觀，以便在操作過程中較快的發現運轉情況，及時調節，生產各種產品有較大的靈活性，力度控制范圍較寬，比轉股造粒機投資省。

2、造粒圓盤采用整體圓弧結構，成球率可達93%以上。

3、減速機與電動機采用柔性皮帶傳動，起動平穩，減緩沖擊力，提高設備使用壽命。

4、造粒盤盤底采用多條輻射鋼板加強，堅固耐用，永不變形。

5、加厚、加重、堅固的底座設計，不需地腳螺栓固定，運轉平穩。

6、經多次研制集多復混肥造粒機設備的制造經驗，采用優質防腐、耐磨材料的精心制造，具有外形美觀、操作簡單、能耗低、壽命長、成粒率高等優點，是國內較為先進的復混肥造粒設備，產品遍及全國各地。
